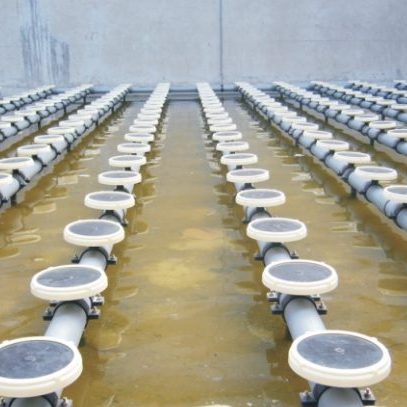

Принцип работы дискового аэратора!

Сотрудничество Китая и России в области охраны окружающей среды снова на подъеме: прорывы в полярных технологиях и новые возможности для зеленой энергетики





Полузакрытый дисковый вакуум фильтр

Полностью закрытый фильтр: 1.Описание продукта Дисковый фильтр U & D в настоящее время является одним из самых передовых фильтров в мире. В настоящее время более 700 очистных сооружений по всему миру внедрили эту технологию.Это оборудование отличается хорошим и стабильным качеством сточных...

Отправить заявку

Описание

маркер

Полностью закрытый фильтр:

1.Описание продукта

Дисковый фильтр U & D в настоящее время является одним из самых передовых фильтров в мире. В настоящее время более 700 очистных сооружений по всему миру внедрили эту технологию.Это оборудование отличается хорошим и стабильным качеством сточных вод, простым оборудованием, небольшим количеством вспомогательного оборудования, низкой частотой отказов, низкими инвестициями во всю систему фильтрации, низкой общей установленной мощностью, автоматизированной работой, простым и удобным обслуживанием, небольшими потерями напора, коротким циклом проектирования и монтажа, малой занимаемой площадью, отсутствием необходимости строить гражданские бассейны, небольшими инвестициями в инфраструктуру оборудования.

2.Спецификация описание модели

3.Модель устройства

Модель	ширина (мм)	длина (мм)	высота (мм)	вес (кг)
UD-2000-10- 14x2-15	2200	3820	2470	2500
UD-2000-15- 14x2-15	2200	4975	2470	3250
UD-2000-20- 14x2-15	2200	6020	2470	4100
UD-2000-24- 14x2-15	2200	6870	2470	4700

4.Состав оборудования

1.Прецизионный фильтр 2. водяной насос обратной промывки 3. Датчик уровня жидкости 4. Верхняя крышка 5. Закрытая крышка 6. поворотный стол 7. резервуар для подачи воды 8. кронштейн 9. приводное устройство 10. Выдвижная крышка 11. водяной насос обратной промывки

5.Принцип работы

Процесс фильтрации U & D осуществляется в соответствии с методом фильтрации с поворотным столом.Поворотный стол установлен на центральном барабане. Каждый поворотный стол состоит из одного веерообразного фильтрующего узла. Узел обернут прецизионной фильтрующей мембраной. Очищенные сточные воды фильтруются изнутри наружу, и полученная фильтрующая жидкость вытекает из конца механического выпускного отверстия.Во время фильтрации твердый материал осаждается и задерживается на внутренней стороне фильтрующей мембраны под действием силы тяжести.С увеличением времени фильтрации мембрана фильтра будет покрыта захваченным твердым материалом. Это явление приведет к повышению уровня воды. После достижения предварительно установленного максимального перепада уровней воды насос обратной промывки может очистить твердый материал, осевший на мембране фильтра.Водяной насос подает отфильтрованную чистую воду непосредственно к форсунке, обеспечивает промывку, а твердый материал, растворенный промывочной струей, будет удален из резервуара через ведро для сбора осадка, установленное под агрегатом. Этот процесс самоочистки не прерывает процесс отфильтровывания воды.

Фильтрация неочищенной воды: Подлежащие фильтрации сточные воды проходят через гравитационный зазор, поступают из центральной впускной трубы в устройство распределения воды барабанного типа, в футеровку поворотного стола фильтра, а затем проходят через фильтрующую мембрану, так что взвешенные твердые частицы в сточных водах задерживаются внутри фильтрующей мембраны, и отфильтрованная вода выводится.

Обратная промывка: взвешенные твердые частицы в сточных водах собираются на внутренней стороне фильтрующей мембраны, постепенно образуя слой осадка.По мере накопления осадка на фильтрующей мембране фильтрующее сопротивление фильтрующей мембраны увеличивается, и уровень воды в фильтрующем баке постепенно повышается.Изменение уровня жидкости в бассейне отслеживается измерителем уровня жидкости. Когда уровень жидкости в бассейне достигает уровня очистки (высокий уровень воды), ПЛК управляет началом процесса обратной промывки: фильтровальная пластина приводится в движение центральным барабаном и вращается со скоростью 1-3 оборота в минуту. В то же время включается и извлекается насос обратной промывки. После фильтрации воды фильтровальная мембрана затем промывается снаружи внутрь через сопло, расположенное в верхней части фильтровального лотка, тем самым удаляя осадок, скопившийся на внутренней поверхности фильтра мембрану, а затем выводится через канализационную трубу.Количество и продолжительность обратной промывки регулируются, и фильтр может непрерывно фильтроваться во время обратной промывки.

6.Область применения:

(1).Муниципальное предприятие по очистке сточных вод

(2).Повторное использование очищенной воды

(3).Предварительная обработка ультрафильтрацией

(4).Вода для производства бумаги и полиграфии

(5).Предварительная обработка другой неочищенной воды

7.Технические параметры

Производительность: 35-50 м3/ч (на одном диске)

Материал фильтрующей мембраны: ПЭТ или нержавеющая сталь 316

Мощность привода: 1,1кВт

Объем воды для очистки: 30 л/1 тарелка/1 раз

Рабочее давление: гравитационная фильтрация

Материал оборудования: нержавеющая сталь 304

Мощность насоса обратной промывки: 5,5 кВт ~ 11 кВт

Давление очистки: 4-5 бар

8.Структурная схема продукта

20 дисковых фильтров (производительность очистки воды 20000 м3/сут)

9.Особенности оборудования:

(1).Работа в непрерывном режиме: 24 часа непрерывной работы, нет необходимости останавливать и проводить обратную промывку, обратную промывку можно непрерывно фильтровать одновременно.

(2).Хороший эффект очистки: диаметр пор фильтрующей мембраны составляет 10-50 микрон, что позволяет улавливать мельчайшие частицы диаметром до 10 микрон, обеспечивая тем самым качество воды и водостойкость сточных вод.

(3).Низкий расход воды на обратную промывку: расход воды на обратную промывку составляет 1% -2% от общего объема потребляемой воды, что намного меньше, чем вода, необходимая для фильтрации другим фильтрующим оборудованием.

(4).Небольшая потеря напора: обычно 0,05-0,2 м.

(5).Низкие эксплуатационные расходы: эксплуатационные расходы составляют менее 0,005 юаня / тонна воды.

(6).Низкая установленная мощность.

(7).Полностью автоматическое управление работой: фильтрация, обратная промывка и т.д. Контролируются программой, а также имеется множество средств защиты. Для эксплуатации и управления не требуется специального персонала.

(8).Небольшие габариты: фильтрующий лоток установлен вертикально, занимает небольшую площадь и имеет большую площадь фильтрации.

(9).Короткий цикл проектирования и изготовления: поворотный фильтр в целом модульный, конструкция удобна и быстра, а расширение осуществляется легко.

10.Характеристики фильтрующего мембранного дискового фильтра по сравнению с традиционным песчаным фильтром:

(1).Качество воды в сточных водах хорошее и стабильное.Дисковый фильтр использует мембрану из нержавеющей стали вместо песочного фильтрующего материала традиционного песчаного фильтра. Диаметр пор фильтрующей мембраны очень мал и может улавливать мельчайшие частицы диаметром в несколько микрон (мкм). Следовательно, качество воды и водостойкость сточных вод лучше, чем у традиционных песчаных фильтров.Традиционный песчаный фильтр имеет низкое качество воды из-за проблем с проникновением перед промывкой, а после обратной промывки остаточная очищающая вода в фильтрующем слое будет оказывать влияние на сточные воды.Кроме того, количество фильтруемой воды также изменяется с изменением сопротивления.

(2).Конструкция является новой и устойчивой к ударным нагрузкам.Фильтрующий мембранный дисковый фильтр эквивалентен комбинации фильтрующего бака и отстойника, который выполняет функцию выгрузки бурового раствора.Крупные частицы ила осаждаются непосредственно на дно резервуара в форме ковша, не забивая фильтрующую мембрану, то есть в отличие от традиционных песчаных фильтров: все взвешенные твердые частицы (SS) должны проходить через фильтрующий материал.Таким образом, мембранный дисковый фильтр имеет длительный цикл фильтрации и длительный интервал очистки, а гидравлическая нагрузка и нагрузка на осадок, которые он может выдержать, намного больше, чем у традиционных песчаных фильтров. Нагрузка на взвешенные вещества (SS) в 1,5 раза выше, чем у традиционных песчаных фильтров, а скорость фильтрации на 50% выше, чем у традиционных песчаных фильтров. Следовательно, скорость фильтрации на 50% выше, чем у традиционных песчаных фильтров. Мембранные дисковые фильтры более устойчивы к высоким концентрациям взвешенных веществ и воздействию крупных частиц взвешенных веществ.

(3).Оборудование простое и компактное, с небольшим количеством вспомогательного оборудования, а инвестиции во всю систему фильтрации невелики.Дисковый фильтр с фильтрующей мембраной может непрерывно фильтроваться при очистке.Однако традиционные песчаные фильтры не могут непрерывно фильтроваться во время обратной промывки. Для обеспечения непрерывности необходимо установить промежуточный резервуар для хранения перед песчаным фильтром или использовать несколько фильтров для попеременной работы.

(4).Частота простоя оборудования низкая, а общая установленная мощность низкая.Благодаря тонкой фильтрующей мембране ее очень легко ополаскивать и чистить, а сама очистка очень эффективна. При очистке площадь поддона для очистки фильтра составляет всего 1% от площади всего поддона для фильтрации.Уборка характеризуется частым и коротким временем уборки (1 раз/1-3 минуты, 10 минут/раз).Общее количество очищающей воды также меньше.Однако воздушно-водяные насосы обратной промывки и воздуходувки традиционных песчаных фильтров оснащены большим количеством оборудования, большими автоматическими клапанами, высокой мощностью и высокой частотой холостого хода.

(5).Операция автоматизирована, поэтому эксплуатация и техническое обслуживание просты и удобны.Процесс фильтрации контролируется компьютером, и интервал и продолжительность времени между процессом очистки и процессом сброса бурового раствора можно регулировать.Объем технического обслуживания мембранного дискового фильтра невелик, и никакого специального технического обслуживания и управления им не требуется.Дисковый фильтр с фильтрующей мембраной имеет меньше машин и оборудования, насос и двигатель работают с перебоями, фильтрующая мембрана меньше изнашивается и имеет срок службы 10 лет. Если фильтрующая мембрана засорена по каким-либо причинам, фильтрующую мембрану можно легко заменить; однако для традиционных песчаных фильтров, если фильтрующий материал засорен, требуется большая нагрузка по очистке, и заменить фильтрующий материал песчаным фильтром очень сложно.

(6).Потери напора намного меньше, чем у песчаного фильтра.Длина мембранного дискового фильтра фильтра обычно составляет около 0,2 м, в то время как потери напора песчаного фильтра обычно составляют более 1,5 м, а потери энергии песчаного фильтра велики, что увеличивает эксплуатационные расходы.

(7).Занимаемая площадь намного меньше, чем у других фильтров.Благодаря конструкции фильтровального лотка с вертикальной полой трубкой небольшие габариты позволяют обеспечить большую площадь фильтрации, тем самым уменьшая объем бассейна, сокращая количество материалов и земляных работ, а также значительно снижая стоимость проекта.Фильтр производительностью 10 000 тонн в сутки занимает площадь не более 20 квадратных метров и высоту 2,35 м. В проектах технической трансформации проблема нехватки места может быть решена.

(8).Дисковый фильтр с фильтрующей мембраной проще в установке, чем традиционный песчаный фильтр. После подключения трубопроводной арматуры и электрооборудования на месте их можно пускать в эксплуатацию, в то время как традиционные песчаные фильтры часто требуют установки фильтрующего материала.

(9).Цикл проектирования и строительства короткий.Фильтрующий мембранный дисковый фильтр полностью укомплектован и может поставляться целиком, конструкция удобна и быстра; его легко расширить.

(10).Требования к долговечности грунтового основания невелики, а инвестиции в фундамент оборудования невелики, что особенно подходит для модернизации и преобразования существующих очистных сооружений сточных вод.
Дисковый фильтр состоит из нескольких фильтрующих лотков, установленных вертикально на одном центральном барабане. Фильтрующий материал представляет собой фильтрующую мембрану, изготовленную из нейлоновой ткани / резины / нержавеющей стали. Фильтрующая мембрана из нержавеющей стали имеет длительный срок службы и 100% точность фильтрации.
