Погружной поточный насос

Отправить заявку

Описание

маркер

Низкоскоростные погружные гребные винты U&D широко используются в процессах очистки воды для создания движения потока в окислительных канавах, перемешивания различных биохимических бассейнов, размораживания рек, циркуляции ландшафтной воды и т. д. Низкоскоростной образователь потока состоит из погружного двигателя, редуктора, лопастей и системы крепления. Его характеристиками являются небольшая мощность поддержки (1,5–9 кВт), низкая скорость (34–85 об/мин), большой диаметр лопастей (1100–3000 м), большое объемное поле потока и широкий спектр применения. Конструкция лопасти имеет функцию самоочистки и изготовлена из полиуретана. Она имеет такие преимущества, как малый вес, высокая прочность и коррозионная стойкость. Ее превосходные гидравлические характеристики могут обеспечить хороший эффект демпфирования при движении жидкости с низкой скоростью и создать мягкий поток воды. Данная серия изделий выполняет функцию нагнетания потока, создания потока воды и перемешивания.

Описание модели

Применимые условия

Температура среды: ≤40℃

Средний показатель pH: 5~9

Средняя плотность: ≤1150 кг/м³

Глубина погружения: ≤20м

Электропитание: 380В50Гц

Двигатель: изоляция класса F и степень защиты IP68, круглосуточная непрерывная работа, необходимо полностью погружать в воду.

Технические параметры

модель	Мощность двигателя (кВт)	Номинальный ток (А)	Скорость вращения крыльчатки (об/мин)	Диаметр рабочего колеса (мм)	Тяга (Н)	Вес (кг)
UD-LSM1100/2.2	2.2	4.9	85	1100	1480	170
UD-LSM1400/3	3	6.6	43	1400	1970	193
UD-LSM1400/4	4	8.6	52	1400	2250	196
UD-LSM1800/3	3	6.8	34	1800	2140	210
UD-LSM1800/4	4	9	43	1800	2800	225
UD-LSM1800/5.5	5.5	11.5	51	1800	3400	225
UD-LSM2500/4	4	9.5	34	2500	3380	245
UD-LSM2500/5.5	5.5	11.5	43	2500	3920	325
UD-LSM2500/7.5	7.5	15	51	2500	4380	335

Функции:

1.Два независимых механических уплотнения для обеспечения долговременной надежной работы погружного двигателя.

2.Высококачественные подшипники всемирно известных брендов с высокой износостойкостью и длительным сроком службы.

3.Уникальная конструкция герметизации кабеля устраняет скрытую опасность утечки кабеля.

4.Вал двигателя изготовлен из нержавеющей стали, а ротор динамически сбалансирован для обеспечения плавной работы.

5.Внутри установлен датчик утечки и устройство защиты обмотки статора.

6.Низкоскоростные погружные двигатели должны быть полностью погружены в воду для работы.

Приложения:

1.Аэротенки, кислородные бассейны и бассейны для сбора шлама на очистных сооружениях и т. д.

2.При наличии взвешенных материалов, требующих смешивания, перемешивания и проталкивания потока.

3.Создание потока воды в пруду и улучшение качества воды.

4.Создайте поток воды, чтобы эффективно предотвратить осаждение взвешенных частиц

Серийный номер	имя	Материал
1	лезвие	Полиуретан
2	Выходной вал	2Cr13
3	болт	0Cr18ni9
4	Редуктор	HT200
5	Подшипники	HT200
6	Вал статора	2Cr13
7	шасси	HT200
8	Уплотнительные кабельные узлы	--
9	Механическое уплотнение	sic
10	Колеса	HT200

Структура продукции

Установка

Существует множество способов установки низкоскоростного генератора потока. Ниже приведены наиболее распространенные способы выбора. Наша компания также может изготовить специальные конструкции в соответствии с требованиями пользователя.

Погружной проточный насос-ООО Хунань UD Технология Экологического Оборудования

Примечание:

1.Специальная система установки для низкоскоростных генераторов потока позволяет быстро устанавливать и снимать генераторы потока без слива сточных вод из бассейна.

2.Опорная рама, нижний кронштейн, метод крепления стенки бассейна и дна бассейна (стандартная конфигурация) принимает встроенный тип. Если есть другие требования, пожалуйста, укажите.

3.При оформлении заказа, пожалуйста, укажите глубину бассейна H и схему типа бассейна для определения размера направляющей штанги и количества опорных рам.

4.Несколько создателей потока могут совместно использовать одну подъемную систему с одной и той же системой установки.

5.Система крепления выполнена из нержавеющей стали.

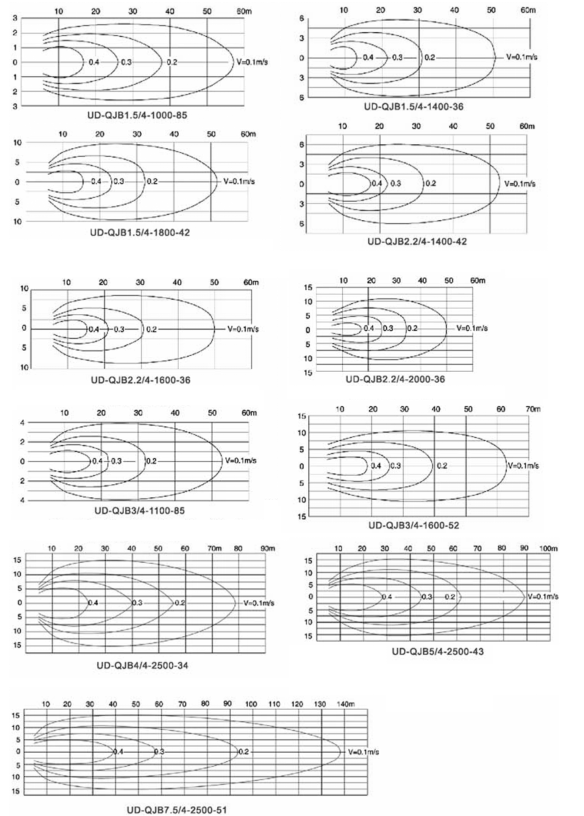

Диаграмма поля потока

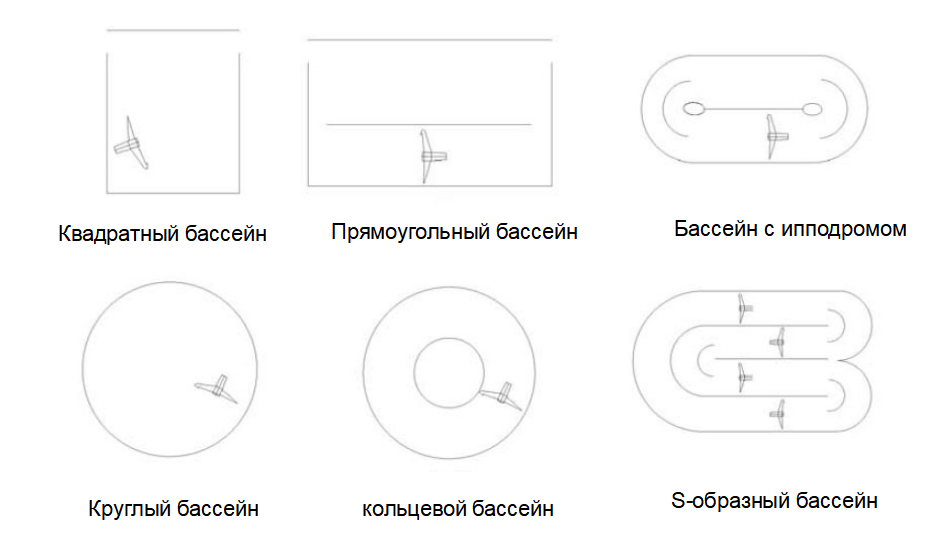

Схема расположения

Установка и позиционирование низкоскоростного формирователя потока оказывает большое влияние на его эффект толкания и перемешивания потока. Для достижения хороших результатов эксплуатации мы рекомендуем пользователям следовать требованиям профессиональных проектировщиков, полностью учитывая форму бассейна, расположение входного и выходного отверстий для воды, а также вихрь, вызванный потоком воды формирователя потока, отраженным от конструкции и т. д., чтобы свести к минимуму циркуляцию с коротким замыканием и мертвые углы, а также избегать столкновения со стенкой бассейна для снижения скорости потока. Приведенная ниже схема компоновки поможет вам выбрать образователь потока и тип установки.
