Погружной поточный насос 2

Отправить заявку

Описание

маркер

Низкоскоростной толкатель, который опирается на мощность, обеспечиваемую погружным двигателем, путем вращения образует непрерывный толкающий поток с использованием разрезного движения симметричного лопастного весла на жидкость, получает движущийся поток в пределах диаметра лопастного весла, осевой поток больше, чем радиальный поток, использует движение потока, чтобы предотвратить оседание суспензии и достичь цели смешивания и ускорения движения воды.
Конструкция широколиственных лопастей, выбор полиуретанового материала однократного формования, площадь наведения воды по сравнению с традиционным типом увеличения на 1 / 3; И имеет легкий вес, износостойкость, сильную антикоррозионную стойкость, хороший эффект всасывания и другие преимущества, подкладка металлического скелета может эффективно предотвратить разрыв лопастей. лопастные весла имеют конструкцию стреловидной защиты от намотки и имеют постоянную функцию автоматической очистки. Обтекаемые широколиственные лопастные весла с гладкой поверхностью могут равномерно распределять тягу по рабочей поверхности и особенно подходят для получения непрерывной тяги в условиях низкой и равномерной скорости. При отсутствии увеличенной мощности тяга увеличивается на 30%.

Описание модели

Применимые условия

Температура среды: ≤40℃

Средний показатель pH: 5~9

Средняя плотность: ≤1150 кг/м³

Глубина погружения: ≤20м

Электропитание: 380В50Гц

Двигатель: изоляция класса F и степень защиты IP68, круглосуточная непрерывная работа, необходимо полностью погружать в воду.

Технические параметры

модель	Мощность двигателя (кВт)	Номинальный ток (А)	Скорость вращения крыльчатки (об/мин)	Диаметр рабочего колеса (мм)	Тяга (Н)	Вес (кг)
UD-LSM1100/2.2	2.2	4.9	85	1100	1480	170
UD-LSM1800/3	3	6.8	34	1800	2380	210
UD-LSM1800/4	4	9	43	1800	2400	225
UD-LSM1800/5	5	11	51	1800	2600	225
UD-LSM2500/4	4	6.8	34	2500	3200	245
UD-LSM2500/5	5	11	43	2500	3420	260
UD-LSM2500/7.5	7.5	15	51	2500	4280	270

Функции:

1.Два независимых механических уплотнения для обеспечения долговременной надежной работы погружного двигателя.

2.Высококачественные подшипники всемирно известных брендов с высокой износостойкостью и длительным сроком службы.

3.Уникальная конструкция герметизации кабеля устраняет скрытую опасность утечки кабеля.

4.Вал двигателя изготовлен из нержавеющей стали, а ротор динамически сбалансирован для обеспечения плавной работы.

5.Внутри установлен датчик утечки и устройство защиты обмотки статора.

Приложения:

1.Аэротенки, кислородные бассейны и бассейны для сбора шлама на очистных сооружениях и т. д.

2.При наличии взвешенных материалов, требующих смешивания, перемешивания и проталкивания потока;

3.Создание потока воды в пруду и улучшение качества воды;

4.Создайте поток воды, чтобы эффективно предотвратить осаждение взвешенных частиц

Серийный номер	имя	Материал
1	лезвие	Полиуретан
2	Выходной вал	2Cr13
3	болт	0Cr18ni9
4	Редуктор	HT200
5	Подшипники	HT200
6	Вал статора	2Cr13
7	шасси	HT200
8	Уплотнительные кабельные узлы	--
9	Механическое уплотнение	sic
10	Колеса	HT200

Структура продукции

Инструкции по установке:

Сначала поставьте систему установки толкателя на место, установите ее, и ее шаги будут следующими:

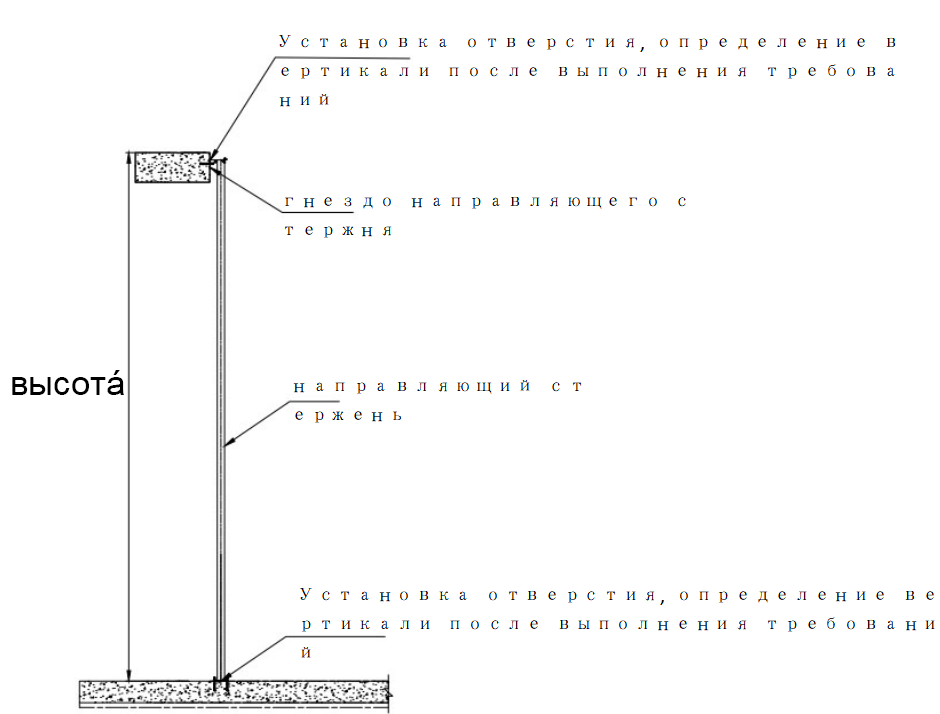

1. Вертикальная наземная установка направляющего стержня должна обеспечивать перпендикулярность направляющего стержня (доступно для проверки падения) - отклонение вверх и вниз составляет менее 10 мм, погружной толкатель свободно перемещается вверх и вниз по направляющему стержню, не вызывая защемления или чрезмерного трения, перфорация с помощью 20 долота, крепление с помощью расширительного болта M16X150.

2. сварка на месте ограничительного кронштейна и направляющего стержня, сварка на месте кронштейна типа А и ограничительного кронштейна и сварка на месте наклонного упора и направляющего стержня, а также закрепление с помощью расширительного болта или химического якорного болта, если есть предварительно заряженная деталь и сварка предварительно заряженной детали.
Установите стрелы, лебедки и закрепите их расширяющимися болтами или химическими болтами

3. Поднимите толкатель с помощью ручной лебедки (или ручной тыквы) и введите втулку скольжения в квадратный направляющий стержень, прежде чем толкатель будет на месте, проверьте, является ли подъем гибким и свободным. Медленно и равномерно опустите толкатель, чтобы убедиться, что толкатель на месте. Держите ручной подвесной канат в слегка натянутом состоянии.

Внимание:

1. Если руление толкателя вверх и вниз заблокировано, можно качать подъемный канат взад и вперед.

2. После установки всей машины, чтобы обеспечить качество установки, следует провести испытание на подъем толкателя 2 - 3 раза вверх и вниз (запрещено включение электричества) для проверки системы подъема, сотрудничества между хостом и направляющим стержнем, чтобы обеспечить гибкость хоста вверх и вниз, точное позиционирование, явление смерти без карты; В то же время, после проверки фундамента и прочного позиционирования поддержки, очистите бассейн от строительного мусора, прежде чем вы сможете выпустить воду в бассейн.

Схема расположения

Установка и позиционирование низкоскоростного толкателя оказывают большое влияние на его эффект смешивания толкателя, Для достижения хороших эксплуатационных результатов мы рекомендуем пользователям делать это в соответствии с требованиями профессиональных дизайнеров, в полной мере учитывать форму бассейна, положение входящей и исходящей воды и вихри, вызванные отражением потока толкателя в сооружении, минимизировать цикл короткого замыкания и образование мертвого угла, избежать удара со стенкой бассейна и снизить скорость потока. Ссылка на схему расположения ниже поможет вам правильно выбрать толкатель и тип установки.
