Погружной миксер

Отправить заявку

Описание

маркер

Являясь одним из ключевых видов оборудования в процессе очистки воды, погружной миксер реализует технологические требования равномерного перемешивания и потока твердых веществ, жидкостей и газов в бассейне во время биохимического процесса. Он состоит из погружного двигателя, рабочего колеса и системы крепления. Погружной миксер имеет конструкцию прямого подключения, компактную конструкцию, низкое энергопотребление и простоту обслуживания. Крыльчатка изготовлена методом точного литья или штамповки, отличается высокой точностью, сильным упором, простой и красивой обтекаемой формой и функцией предотвращения наматывания. Продукт подходит для мест, где требуется перемешивание и смешивание твердых и жидких сред.

Приложения:

Погружные миксеры в основном используются для смешивания, перемешивания и циркуляции в процессах очистки муниципальных и промышленных сточных вод. Они также могут использоваться в качестве оборудования для подачи потока для циркуляции ландшафтной воды. Они обеспечивают поток воды посредством механического перемешивания и эффективно предотвращают осаждение взвешенных веществ.

Применимые условия:

Температура среды: ≤40℃ средняя

Значение pH: 5~9

Средняя плотность: ≤1150 кг/м³

Глубина погружения: ≤20м

Электропитание: 380В, 50Гц

Двигатель: изоляция класса F и соответствие IP68, круглосуточная непрерывная работа

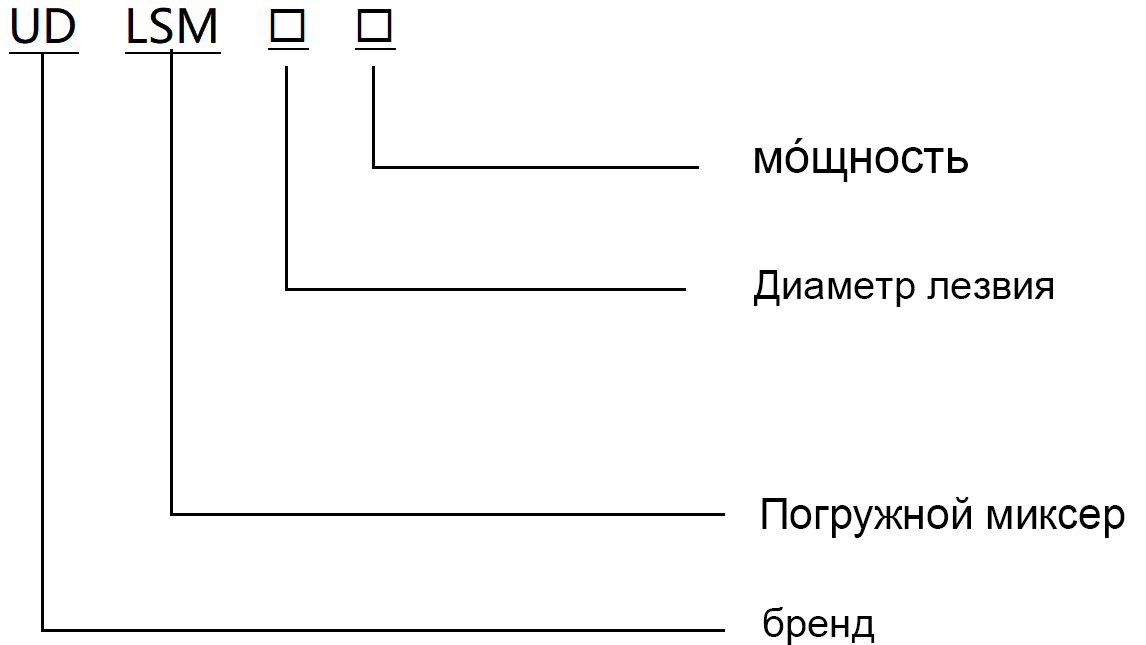

Описание модели

Механическое уплотнение

Нижний подшипник

Ручка

Верхний подшипник

Водонепроницаемый кабель

крыльчатка

Нижнее гнездо подшипника

Сборка статора

Сборка ротора

Верхнее гнездо подшипника

Распределительная коробка

Мотор

ось

Крюк

Масляная палата

крыльчатка

Воздушный дефлектор

гид

Подшипники

Зонд утечки воды

Механическое уплотнение

Технические параметры

модель	Мощность двигателя (кВт)	Номинальный ток (А)	Скорость вращения крыльчатки (об/мин)	Диаметр рабочего колеса (мм)	Тяга (Н)	Вес (кг)
UD-Mixer260/1.5	1.5	4	960	260	290	55/65
UD-Mixer320/2.2	2.2	5.9	740	320	582	88/93
UD-Mixer620/4	4	14	480	620	1400	190/206
UD-Mixer620/5	5	18.2	480	620	1800	196/212
UD-Mixer620/7.5	7.5	28	480	620	2600	240/256
UD-Mixer620/10	10	32	480	620	3300	250/266
UD-Mixer560/11	11	25	740	560	2900	194/209
UD-Mixer560/15	15	34	740	560	3460	260/275
UD-Mixer740/18.5	18.5	41	740	740	4200	276/294
UD-Mixer740/22	22	47.4	740	740	5400	292/310

Технические преимущества:

1.Два независимых механических уплотнения обеспечивают долговременную надежную работу погружного двигателя.

2.Высококачественные импортные подшипники, расчетный срок службы 100 000 часов

3.Рабочее колесо из нержавеющей стали, изготовленное методом точного литья или штамповки, оптимизированная конструкция лопастей, высокая эффективность, функция самоочистки

4.Уникальная конструкция герметизации кабеля устраняет скрытую опасность утечки кабеля

5.Вал двигателя изготовлен из нержавеющей стали, а ротор динамически сбалансирован для обеспечения плавной работы.

6.Внутри имеются датчики утечки и устройства сигнализации о перегреве обмотки статора.

Диаграмма поля потока

Скорость потока равна граничной скорости потока V=0,1 м/с в чистой воде.

Схема установки

Конфигурационная схема

Установка и расположение погружного миксера оказывают большое влияние на его эффект смешивания. Для достижения хороших результатов работы мы рекомендуем пользователям следовать требованиям профессиональных проектировщиков, полностью учитывая форму бассейна, расположение входного и выходного отверстий для воды, а также вихрь, вызванный потоком воды миксера, отраженным от конструкции и т. д., чтобы свести к минимуму образование короткого замыкания циркуляции и мертвых углов, а также избегать столкновения со стенкой бассейна для снижения скорости потока. Воспользуйтесь следующей конфигурационной схемой, которая поможет вам выбрать смеситель и тип установки.

Избегайте циклов короткого замыкания
